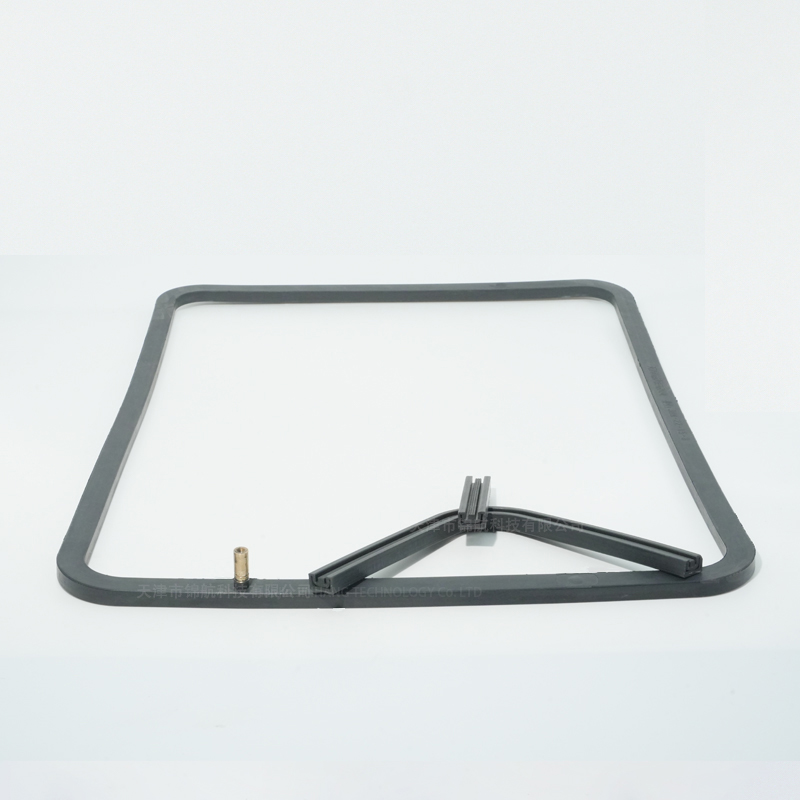

1. Principe de fonctionnement de base des joints gonflables en caoutchouc
Le principe de fonctionnement principal des joints gonflables en caoutchouc consiste à utiliser les caractéristiques déformables des matériaux élastiques et l'ajustement dynamique de la pression du gaz pour obtenir un ajustement serré entre les surfaces du joint gonflable et le remplissage des espaces. Essentiellement, grâce à l'action mécanique de « gonflement et dégonflage », le joint flexible achève une transformation « contraction-expansion » à l'intérieur de la rainure d'étanchéité, formant finalement une barrière d'étanchéité sans espace.
2. Les joints gonflables en caoutchouc sont-ils adaptés aux équipements de soufflerie ?
Les joints gonflables en caoutchouc conviennent parfaitement aux équipements de soufflerie et sont l’un des composants essentiels d’un système d’étanchéité de soufflerie. Les exigences d'étanchéité pour les équipements de soufflerie se concentrent sur « une étanchéité élevée à l'air, la résistance aux environnements extrêmes, la résistance à l'impact du flux d'air et l'adaptabilité aux structures complexes ». Les caractéristiques d'étanchéité dynamiques et la flexibilité des matériaux des joints gonflables en caoutchouc peuvent répondre précisément à ces exigences strictes. Les recommandations de sélection sont les suivantes :
I. Points douloureux d'étanchéité des équipements de soufflerie et compatibilité des joints gonflables
Les scénarios d'étanchéité pour les équipements de soufflerie (tels que les souffleries à basse vitesse, les souffleries à grande vitesse et les souffleries à ultra-haute vitesse) comprennent principalement :
1. **Étanchéité de la porte de la section de test** : Les sections de test nécessitent une ouverture et une fermeture fréquentes pour changer de modèle. La surface d'étanchéité peut subir une légère déformation en raison de l'impact à long terme du flux d'air, et les joints rigides traditionnels sont sujets aux fuites d'espace ;
2. **Interface de pipeline et étanchéité des vannes** : Les canalisations de flux d'air de soufflerie (en particulier les sections à haute pression) doivent résister à des impacts de pression d'air de 0,1 à 10 MPa. Les joints doivent équilibrer une étanchéité élevée à l’air et une résistance à la fatigue ;
3. **Étanchéité de la chambre sous vide/haute pression** : Certaines souffleries (telles que les souffleries sous vide) doivent maintenir un environnement de vide poussé (taux de fuite ≤10⁻⁹) 4. **Étanchéité des structures irrégulières :** Les buses, diffuseurs et autres pièces de la soufflerie ont souvent des surfaces incurvées irrégulières, ce qui rend difficile l'ajustement complet des joints conventionnels.
Cependant, les joints gonflables en caoutchouc résolvent ces problèmes grâce à un mécanisme dynamique de « gonflage-expansion-ajustement, dégonflage-contraction-détachement » :
- Compense automatiquement la déformation de la surface d'étanchéité et les erreurs d'installation après le gonflage, formant une barrière d'étanchéité sans espace pour bloquer les fuites d'air ;
- Le matériau élastique absorbe l'impact du flux d'air et les vibrations de l'équipement, évitant ainsi l'usure causée par un contact dur de la surface d'étanchéité ;
- Sections transversales irrégulières personnalisables pour s'adapter à la structure complexe de surface incurvée des souffleries ;
- La contraction flexible après dégonflage n'affecte pas l'ouverture et la fermeture à haute fréquence des portes de la chambre d'essai ni l'efficacité du remplacement du modèle.
II. Avantages d'application de base des joints gonflables dans les équipements de soufflerie
1. **Une étanchéité élevée garantit la précision des tests :** Les tests en soufflerie ont des exigences extrêmement élevées en matière d'étanchéité au flux d'air ; une fuite entraînera des données de test faussées (telles que des écarts dans les mesures du coefficient aérodynamique). En sélectionnant des joints de gonflage à faible dégagement et à haute étanchéité (tels que du caoutchouc de fluorosilicone ou du silicone de haute pureté), le taux de fuite peut être contrôlé en dessous de 10⁻¹⁰ Pa·m³/s à une pression de gonflage de 0,3 à 1,5 MPa, maintenant efficacement un flux d'air stable à l'intérieur de la soufflerie et garantissant l'exactitude des données de test.
2. **Résistance environnementale pour les conditions extrêmes de soufflerie**
- Adaptabilité de la température : plus la vitesse du flux d'air dans une soufflerie est rapide, plus les fluctuations de température sont drastiques (par exemple, la friction du flux d'air à grande vitesse dans une soufflerie peut provoquer des augmentations localisées de la température au-dessus de 100 ℃, tandis que les souffleries à basse température doivent résister à un froid extrême inférieur à -50 ℃). Les joints gonflables en caoutchouc fluorosilicone et en caoutchouc perfluoro peuvent couvrir une plage de températures de -60 ℃ à 250 ℃, conservant leur élasticité et restant non cassants et non ramollis sous des températures alternées hautes et basses.
- Résistance à la fatigue : les démarrages et arrêts fréquents lors des essais en soufflerie nécessitent que les joints résistent aux impacts de gonflage et de dégonflage à haute fréquence et au flux d'air. Les joints gonflables avec couches de renfort intégrées en fibre d'aramide ou en fibre de verre ont une résistance à la déchirure ≥ 30 kN/m et peuvent résister à plus de 5 000 cycles de gonflage et de dégonflage sans dégradation des performances, avec une durée de vie dépassant de loin celle des joints traditionnels.
3. **Installation et maintenance faciles pour une efficacité de test améliorée**
Les équipements de soufflerie sont encombrants. Les joints traditionnels (tels que les joints d'étanchéité et les joints métalliques) nécessitent des outils spécialisés et une main-d'œuvre importante pour l'installation et le démontage, et sont susceptibles d'endommager la surface d'étanchéité. Les joints gonflables en caoutchouc sont installés à l'aide d'une méthode de type fente ou de boulonnage, permettant un remplacement sans démonter l'équipement de base. Après dégonflage, ils se rétractent dans la rainure d'étanchéité, sans affecter le levage et le débogage du modèle de test. Cela peut réduire le temps de maintenance des équipements de plus de 60 %, améliorant ainsi le taux d’exécution des tests en soufflerie.
III. Recommandations de sélection pour les joints gonflables pour les équipements de soufflerie
1. **Sélection des matériaux (noyau basé sur la résistance des conditions de travail)**
- Soufflerie à basse vitesse/conventionnelle (pression atmosphérique ≤ 1MPa, température -40 ℃ ~ 120 ℃) : donner la priorité aux **joints gonflables en caoutchouc EPDM**, qui offrent une forte résistance aux intempéries, une bonne résistance à la fatigue, un coût modéré et une adéquation aux environnements de circulation d'air conventionnels ;
- Soufflerie à vitesse moyenne-élevée (pression d'air 1-5MPa, température -50 ℃ ~ 180 ℃, contenant un léger brouillard d'huile) : utilisez des **joints gonflables en caoutchouc Folusilicone (FVMQ)**, qui combinent résistance à la température, résistance à l'huile et haute étanchéité à l'air, empêchant le gonflement du joint causé par des traces de brouillard d'huile dans le flux d'air ;
- Tunnel ultra-rapide/choc (pression > 5MPa, température -60 ℃ ~ 250 ℃, fort impact du flux d'air) : utilise des **joints gonflables en caoutchouc fluoré (FKM) ou en caoutchouc perfluoro (FFKM)**, résistants à la haute pression, aux hautes températures et à la corrosion, avec une couche interne de renfort en fibre d'aramide multicouche pour éviter le renflement et la rupture sous haute pression ;
- Soufflerie sous vide : utilise des **joints gonflables en silicone de haute pureté et à faible dégagement**, avec un taux de dégagement ≤ 1×10⁻⁶ Pa·m³/s dans des conditions de vide, évitant ainsi la contamination par des matières volatiles de l'environnement de test ou un impact sur la précision du capteur.

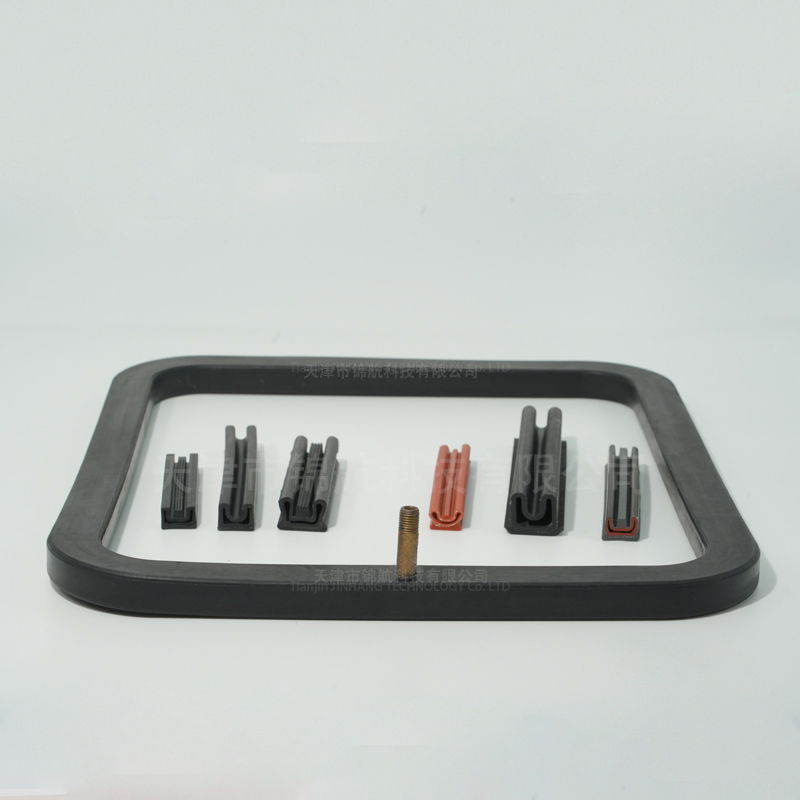

2. **Sélection structurelle (forme de surface d'étanchéité correspondante)**

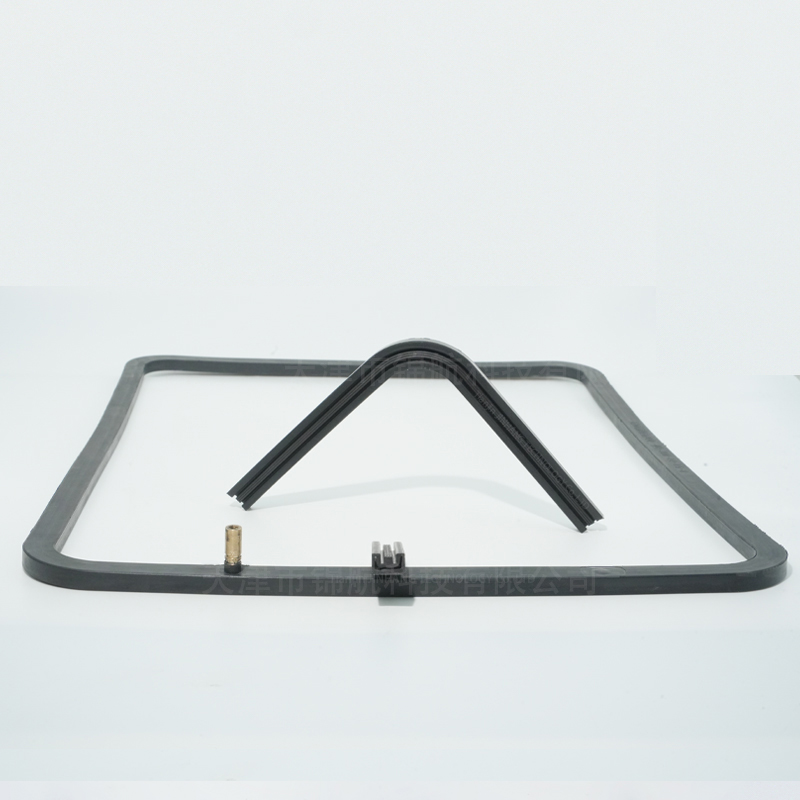

- Porte de section de test (joint planaire) : sélectionnez des **joints gonflables à section rectangulaire**, qui ont une grande zone de contact après expansion, offrant une forte stabilité d'étanchéité et une adaptabilité aux grands espaces (3-10 mm) ;
- Interface de tuyau/vanne (surface d'étanchéité circulaire) : sélectionnez des **joints gonflables à section transversale de type M**, avec une conception à double lèvre d'étanchéité, offrant une étanchéité à l'air supérieure par rapport aux sections transversales circulaires et bloquant efficacement le flux d'air et le condensat ;
- Section buse/diffuseur (surface incurvée irrégulière) : **joints gonflables à section transversale irrégulière** sur mesure, précisément adaptés au contour de la surface incurvée grâce au processus de moulage pour un ajustement complet.
Sur la base du résumé ci-dessus, les joints gonflables en caoutchouc, avec leurs principaux avantages de « haute étanchéité à l'air, de résistance aux environnements extrêmes et d'installation pratique », peuvent pleinement répondre aux exigences d'étanchéité des équipements de soufflerie. De plus, grâce à une sélection précise, ils peuvent être adaptés à différents scénarios de soufflerie, de basse vitesse à ultra-haute vitesse, et du conventionnel au vide, ce qui en fait le meilleur choix pour les systèmes d'étanchéité des équipements de soufflerie.
