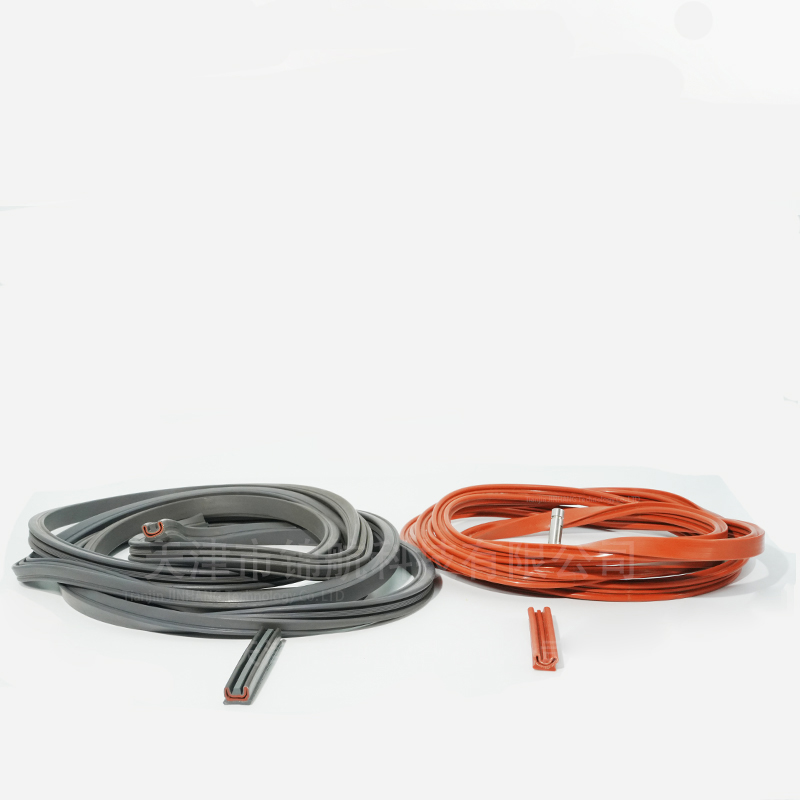

Les joints gonflables en caoutchouc offrent une personnalisation exceptionnelle, répondant précisément à diverses exigences opérationnelles dans plusieurs dimensions. Structurellement, ils peuvent être personnalisés avec des sections transversales standard telles que des cercles et des rectangles, ou des sections transversales en forme de L et d'arc adaptées aux contours des rainures d'étanchéité de l'équipement. Les structures à une seule cavité, à double cavité et à plusieurs lèvres peuvent également être conçues pour un joint gonflable en tissu renforcé. Les matériaux peuvent être adaptés de manière flexible au milieu et à l'environnement : caoutchouc nitrile résistant à l'huile pour les applications huileuses, caoutchouc fluoré pour les environnements corrosifs et silicone de haute pureté conforme aux normes FDA pour les applications alimentaires et médicales. La résistance à la température peut être étendue de -80 ℃ à 350 ℃.
Sur le plan dimensionnel, ils prennent en charge une personnalisation de précision au micron, avec des longueurs allant de millimètres à des centaines de mètres de longueur continue. Les tolérances dimensionnelles transversales sont contrôlées à ± 0,05 mm, ce qui les rend adaptées aux instruments de précision et aux gros équipements. Les méthodes d'installation peuvent être personnalisées, y compris les types à fente et à boulonnage, et le type et la position de l'interface de gonflage peuvent également être ajustés selon les besoins. De plus, des revêtements PTFE résistants à l'usure, des couches antibactériennes aux ions d'argent ou des capteurs de pression intégrés peuvent être ajoutés pour répondre à des besoins spécifiques tels que l'ouverture et la fermeture à haute fréquence, le fonctionnement aseptique et la surveillance à haut risque, ce qui le rend entièrement adaptable à des scénarios d'étanchéité complexes dans divers domaines tels que l'industrie, le médical et l'aérospatiale.
La conception en coupe transversale des joints gonflables en caoutchouc détermine directement la méthode de liaison de la surface d'étanchéité, la capacité d'adaptation de l'espace et la stabilité de l'étanchéité. Différents types de sections transversales correspondent à différents scénarios d'ingénierie. Voici une correspondance précise entre les sections transversales du noyau et les projets d'ingénierie appropriés :
* ** Section circulaire (type O) :** Structure simple, très polyvalente, se dilate uniformément après le gonflage et présente une répartition équilibrée de la pression de liaison. Convient aux projets avec de petits espaces d'étanchéité (0,5 à 5 mm) et des surfaces d'étanchéité régulières. Les exemples incluent les joints mécaniques généraux de porte, les joints d’interface de tuyaux d’alimentation en eau et de drainage, les petits joints de valve et les joints étanches pour les appareils électroménagers. Rentabilité élevée, adaptée aux moyennes et basses pressions (≤ 1,5 MPa) et aux conditions de température normales.
* ** Section transversale rectangulaire/carrée :** Grande zone de contact après expansion, stabilité d'étanchéité exceptionnelle, adaptable aux espaces larges (3-15 mm) et aux surfaces d'étanchéité irrégulières. Certains ont des couches de renfort intégrées pour éviter la déformation. Convient pour sceller les trappes de grands équipements (telles que les fours industriels et les trappes d'essai en soufflerie), les projets d'étanchéité de tuyaux de ponceaux, l'imperméabilisation et l'étanchéité de murs-rideaux de bâtiments, et l'étanchéité du couvercle supérieur de grands réservoirs de stockage, etc., capable de gérer une légère déformation de la surface d'étanchéité ou des erreurs d'installation lors de projets d'ingénierie.
Section transversale trapézoïdale/en forme de coin : Un côté est conçu avec une pente, qui épouse préférentiellement le bord de la surface d'étanchéité après gonflage, adaptée au scellement de rainures avec pentes ou de surfaces d'étanchéité avec des différences de hauteur. Les exemples incluent l'étanchéité des brides de tuyaux (avec faces d'extrémité inclinées), l'étanchéité des noyaux de valve, l'étanchéité des écoutilles de pont de navire et le joint gonflable d'interface de revêtement de tunnel, comblant efficacement les espaces entre les différences de hauteur et empêchant les fuites de fluides depuis les bords.
Section transversale de type M/double lèvre : après gonflage, elle forme une double lèvre d'étanchéité, améliorant l'étanchéité à l'air de 3 à 5 fois par rapport à une section transversale unique, et peut bloquer à la fois les gaz et les liquides, ce qui convient aux projets avec des exigences d'étanchéité strictes. Des exemples d'applications d'étanchéité comprennent l'étanchéité des chambres à vide (équipements à semi-conducteurs, machines de revêtement sous vide), l'étanchéité des vannes de pipelines à haute pression (pipelines pétrochimiques), l'étanchéité des écoutilles sous-marines (submersibles, cabines de navires) et l'étanchéité des équipements stériles (salles d'isolement médical, machines de remplissage de produits alimentaires), répondant aux exigences de haute pression et d'étanchéité à l'air.
Sections irrégulières (en forme de L, en forme de U, en forme d'arc, etc.) : personnalisées pour épouser les contours des rainures d'étanchéité des équipements, s'adaptant avec précision aux structures irrégulières, adaptées aux projets non standard ou à l'étanchéité d'équipements spéciaux. Les exemples incluent l'étanchéité des surfaces incurvées des tuyères de soufflerie, l'étanchéité irrégulière des interfaces des boîtes d'essai de séparation nucléaire, l'étanchéité des blocs de batteries de véhicules à énergie nouvelle et l'étanchéité des structures spéciales d'instruments de précision, résolvant des problèmes d'étanchéité complexes là où les sections transversales conventionnelles ne peuvent pas s'adapter.
Sections transversales avec rainures anti-débordement : La surface d'étanchéité est conçue avec une rainure annulaire pour piéger les fluides infiltrants, adaptée aux scénarios d'ingénierie avec humidité ou accumulation facile d'eau. Les exemples incluent l'étanchéité des toits des bâtiments, l'étanchéité des interfaces des galeries de canalisations souterraines, l'étanchéité des portes des boîtes logistiques de la chaîne du froid et l'étanchéité des équipements de traitement des eaux usées, empêchant la pénétration continue de l'humidité ou des fluides et améliorant la fiabilité de l'étanchéité à long terme.
